黃銅分為普通黃銅，特殊黃銅及鑄造黃銅三種，鑄造黃銅以ZCu開頭后面跟其它元素的符號及其平均含量。在普通黃銅的基礎上加入其它元素的銅合金稱特殊黃銅，仍以"H"表示，后面會跟其它添加元素的化學符號和平均成份，如H62為含銅量為60.5%～63.5%，余量為鋅含量;而HAl59-3-2則表示其銅含量57%～60%，鋁含量為2.5%～3.5%，鎳含量為2%～3%，其余為鋅含量。

H62黃銅表示平均含銅量為62%的普通黃銅，其中，H—漢字“黃”的拼音字母的第一個字母，62—銅元素的平均含量。

H62黃銅化學成分
銅（Cu）：60.5~63.5%
鐵（Fe）： ≤ 0.15%
鉛（Pb)：≤ 0.08%
銻（Sb）：≤0.005%
鉍（Bi）：≤0.002%
磷（P）：≤0.01%
鋅（Zn)：余量
雜質總和：≤0.5%

H62黃銅特性
普通黃銅，有良好的力學性能，熱態下塑性好，冷態下塑性也可以，切削性好，易釬焊和焊接，耐蝕，但易產生腐蝕破裂。是應用廣泛的一個普通黃銅品種。H62（即四六黃銅）。在室溫下β相較α相硬得多，因而可用于承受較大載荷的零件。α+β兩相黃銅可在600℃以上進行熱加工。α+β兩相黃銅顯微組織：α為亮白色的固溶體，β是CuZn為基的有序固溶體。強電場對H62黃銅高溫變形時空洞的抑制作用。

H62黃銅用途
可做各種深拉伸和彎折制造的受力零件，如銷釘、鉚釘、墊圈、螺母、導管、氣壓表彈簧、篩網、散熱器零件等。

H62黃銅力學性能
抗拉強度：≥315
伸長率：≥30

熱處理規范
熱加工溫度650～850℃
退火溫度600～700℃
消除內應力的低溫退火溫度270～300℃。

    銅板厚度1.0 1.5 2.0 3.0 4.0 5.0 6.0 8.0 10 12 15 16 20-200mm
    銅棒直徑Φ3.0mm-200mm
    銅帶厚度0.1 0.15 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.5mm
    銅線線徑0.1mm-4.0mm
    以上規格均為現貨，特殊尺寸均可定做！

黃銅管廠家，大小規格黃銅管定貨，黃銅管廠家，大小規格黃銅管定貨，黃銅管廠家，大小規格黃銅管定貨

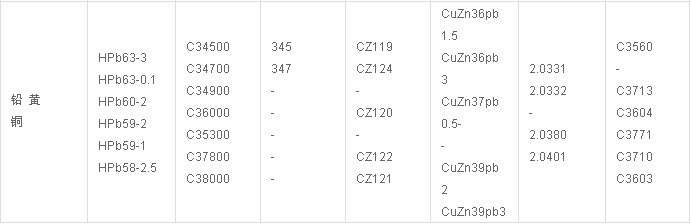

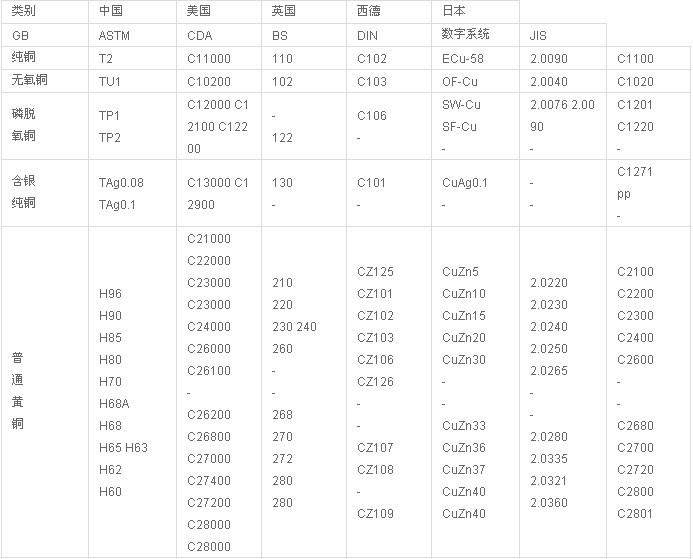

銅合金的對照表：
